近年來,隨著碳化硅技術的不斷成熟,行業對碳化硅功率器件的應用需求正日益趨向多樣化、集成化及輕量化。碳化硅功率器件具有極低的門極電荷與導通阻抗、極高的開關速率以及高耐溫等優良特性,使其能夠高頻率地運行。因而采用碳化硅功率器件,有助于整機端降低功率損耗、提高功率密度以及提升轉換效率等。

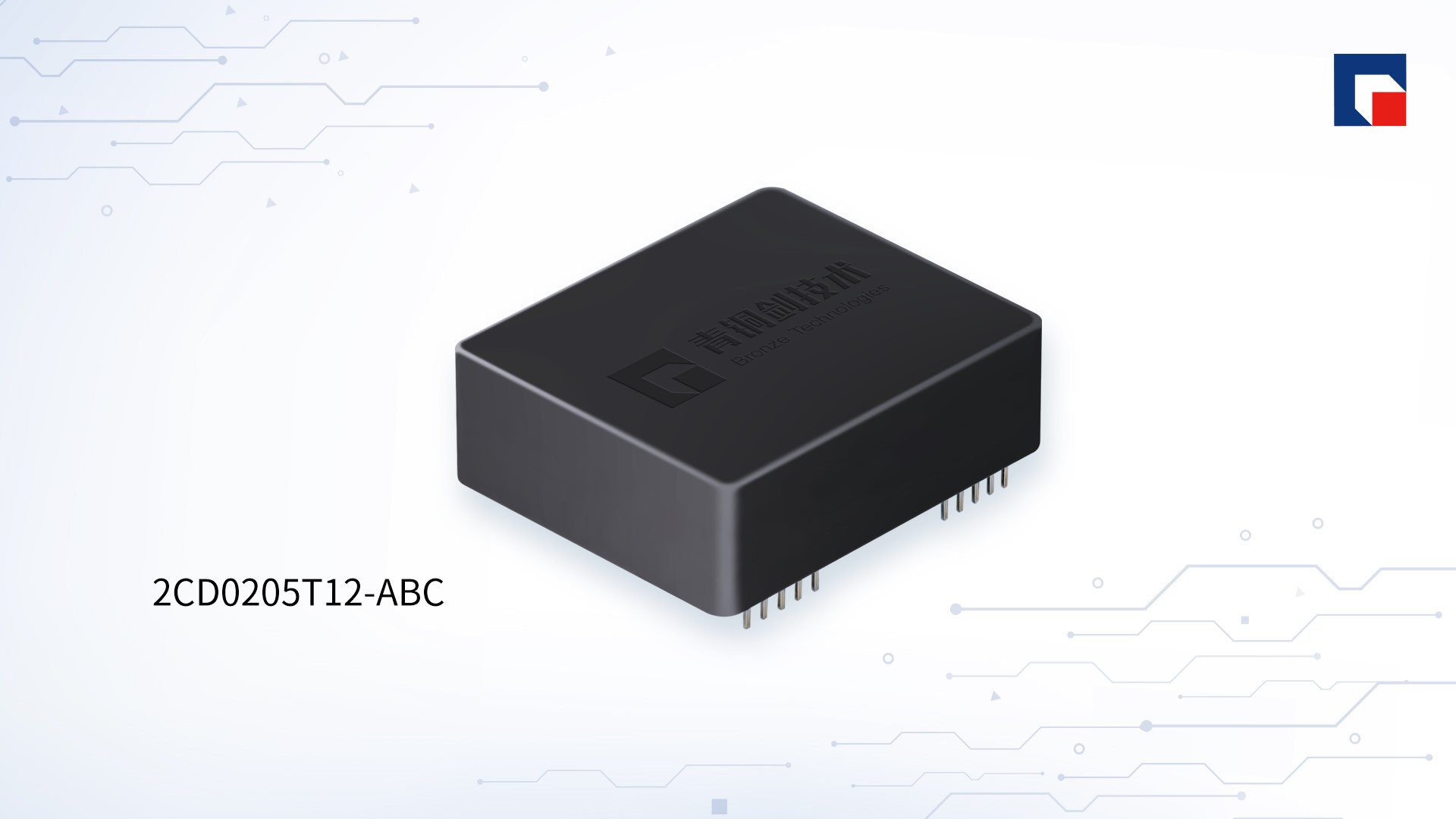

針對碳化硅功率器件的市場需求,青銅劍技術基于光耦隔離驅動方案,設計了一款雙通道、緊湊型驅動核2CD0205T12-ABC,可應用于空間有限、中低壓和高可靠性領域。

該款碳化硅MOSFET驅動核,因其緊湊、布局靈活與走線友好的特點,能簡化客戶的外圍電路設計,便于客戶快速迭代開發、生產、安裝及使用。


典型應用領域

儲能變流器


產品特點

雙通道碳化硅MOSFET驅動核

功率器件最高電壓支持1200V

單通道驅動功率2W,峰值電流±5A

適配TO-247封裝碳化硅單管

設計緊湊,尺寸為29mm*35mm*11mm(外殼:33.4mm*39.4mm*14mm)

2.0mm排針接口輸入/輸出

絕緣電壓高達5000V

集成隔離DC/DC電源

集成副邊電源欠壓保護

集成米勒鉗位

集成VDS短路保護

集成軟關斷

集成PWM互鎖功能

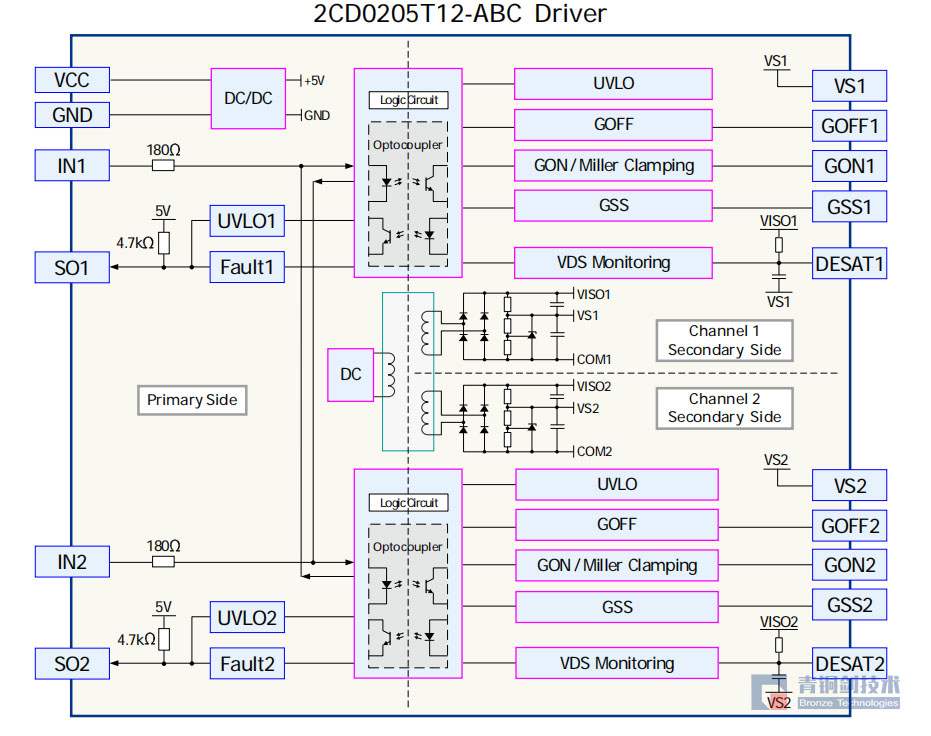

原理框圖

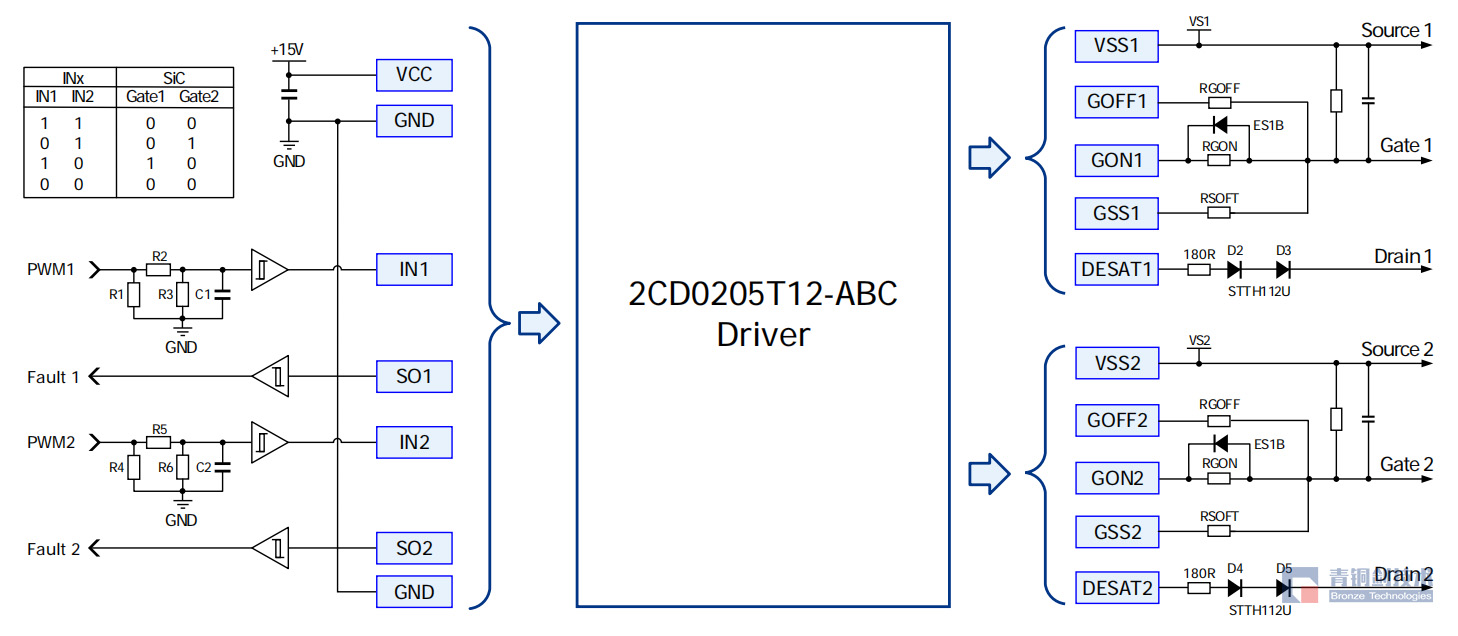

典型外圍接線圖

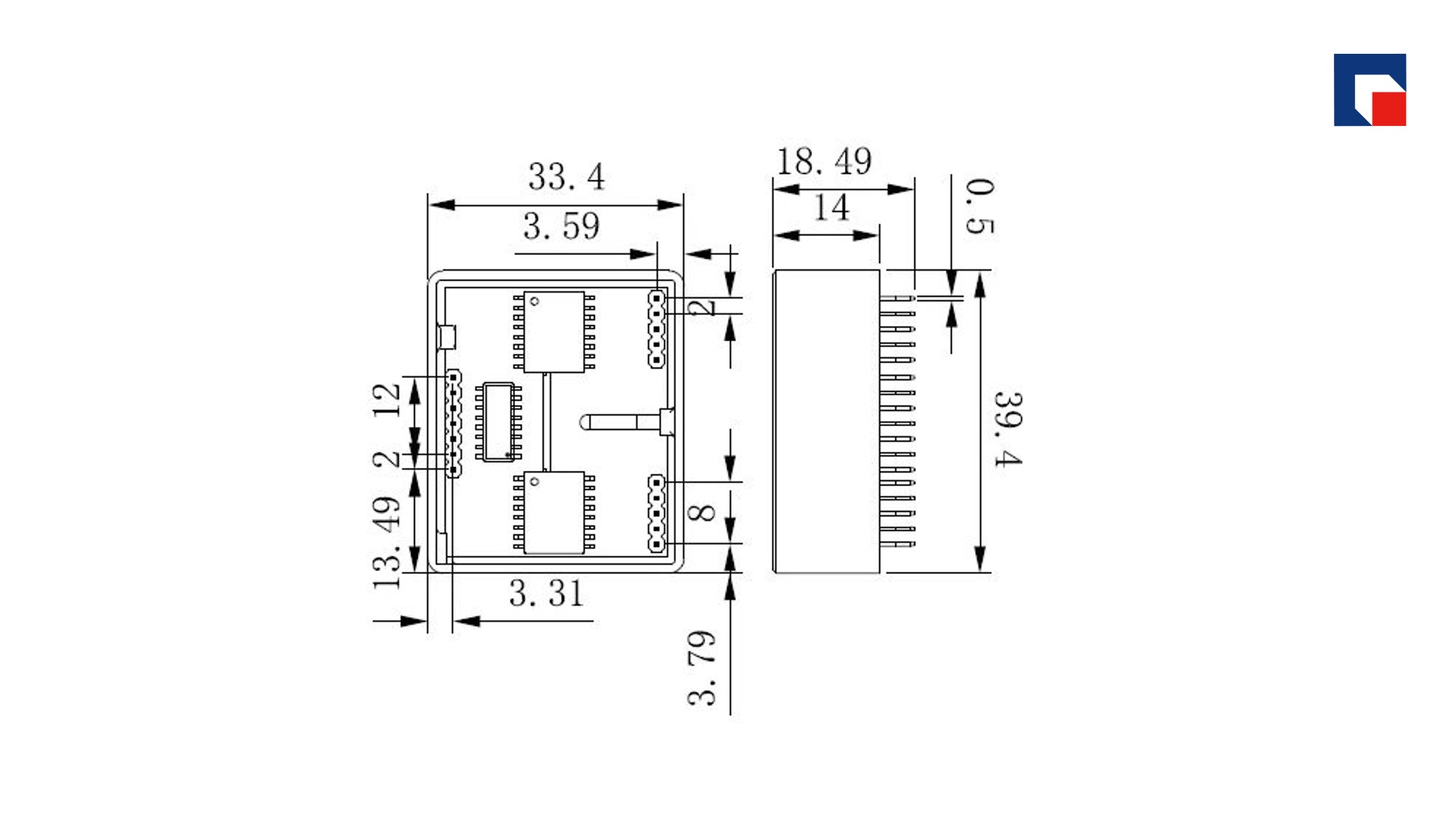

產品尺寸圖

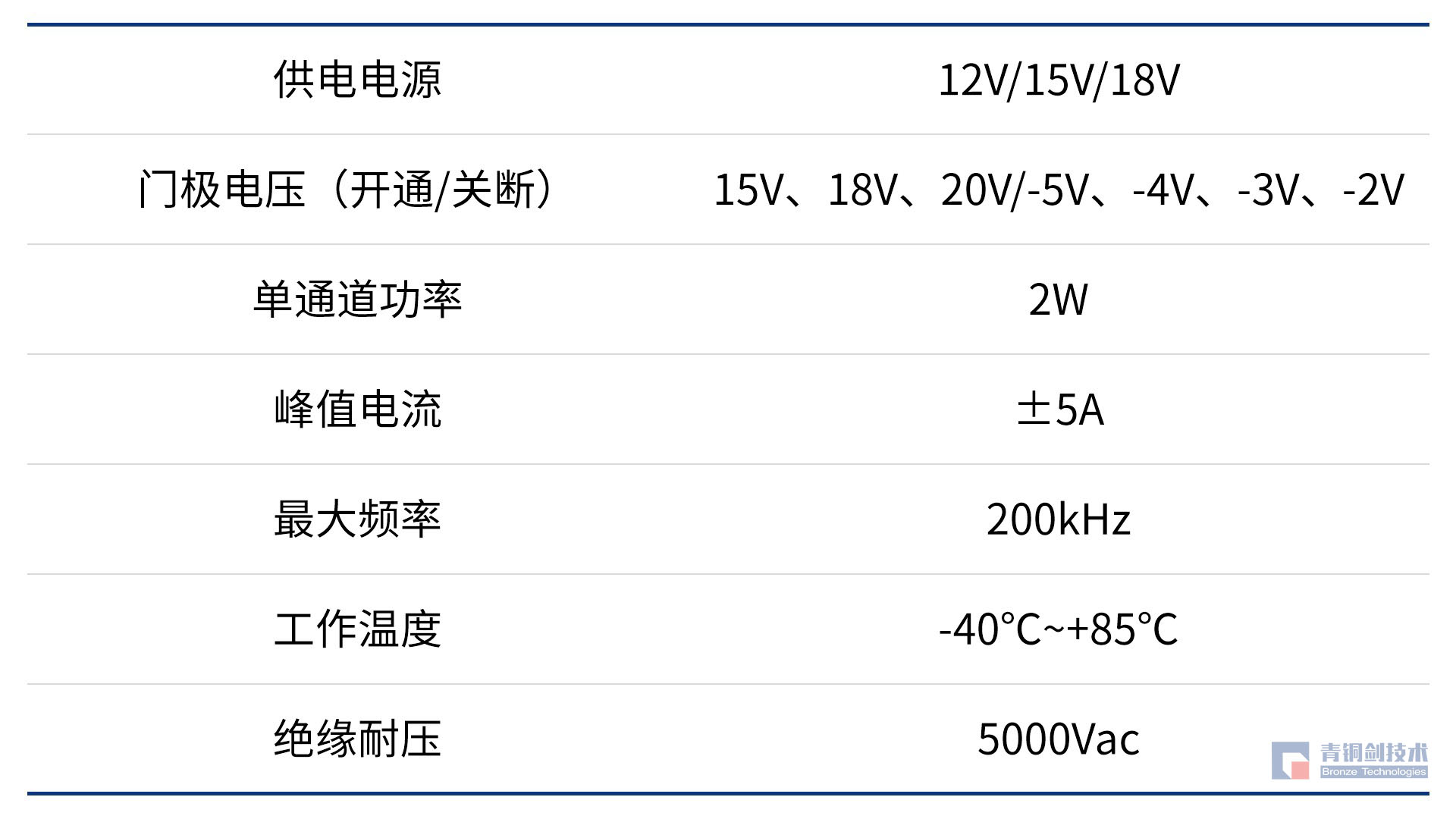

關鍵參數

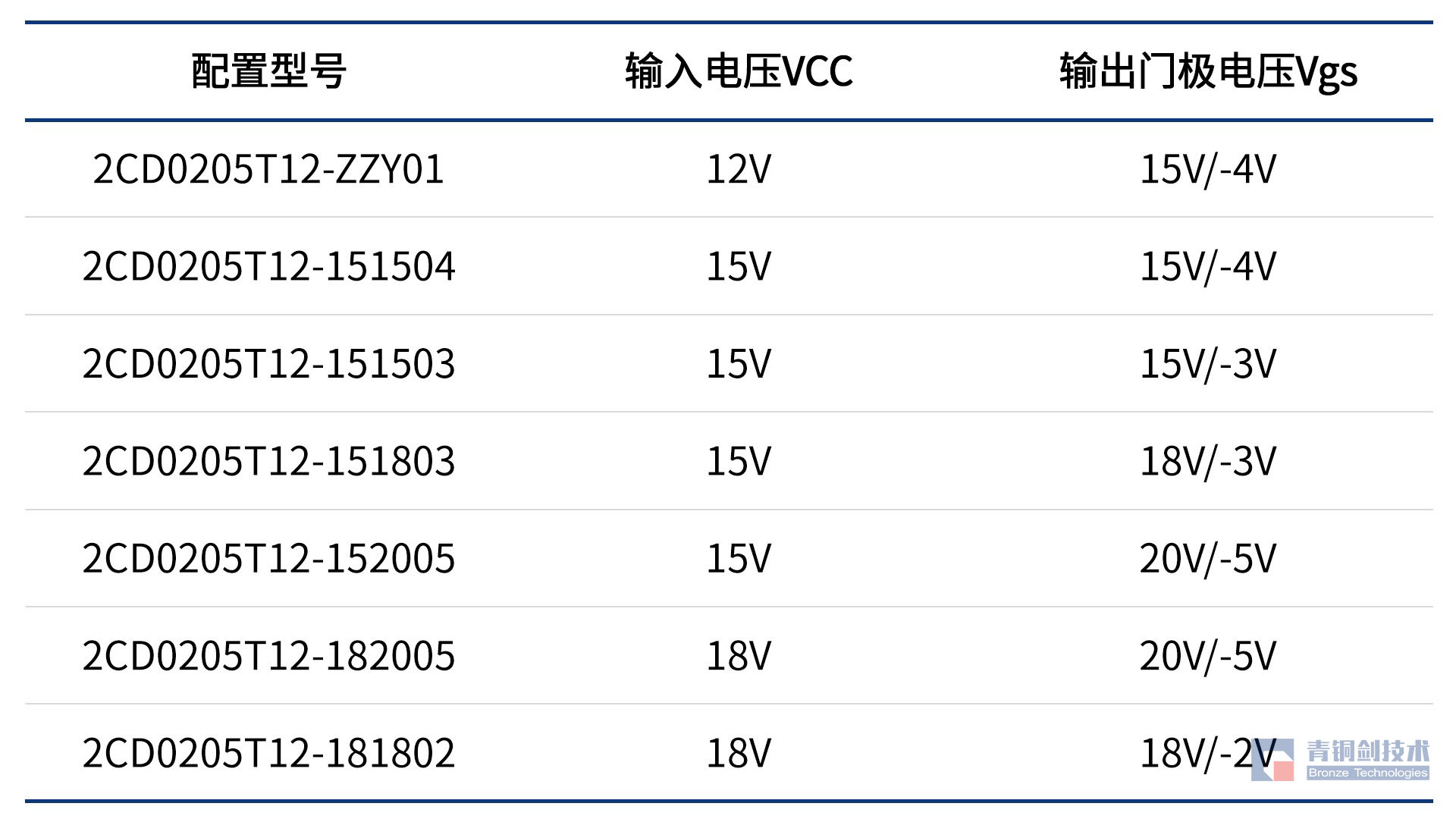

多種門極電壓配置型號



短路保護及軟關斷功能

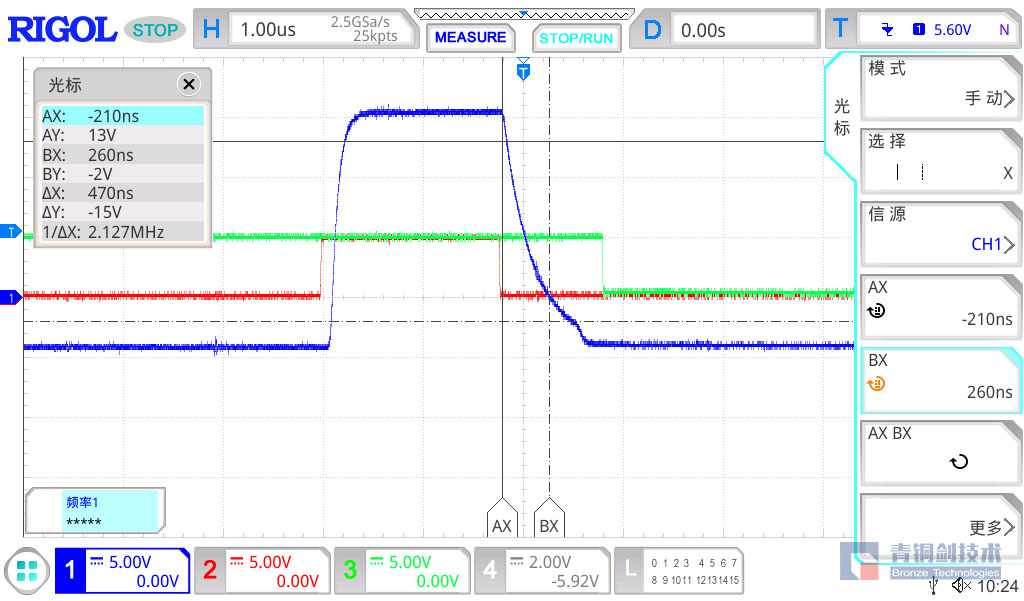

本驅動核集成的軟關斷功能,可有效抑制碳化硅MOSFET在發生短路時產生的尖峰電壓。2CD0205T12-ABC驅動核內部集成VDSDT檢測和軟關斷功能,當檢測到模塊進入退保和時,驅動核輸出的門極信號在2us內的響應時間后,進入軟關斷階段,降低由于過高的短路電流所帶來的關斷尖峰電壓。

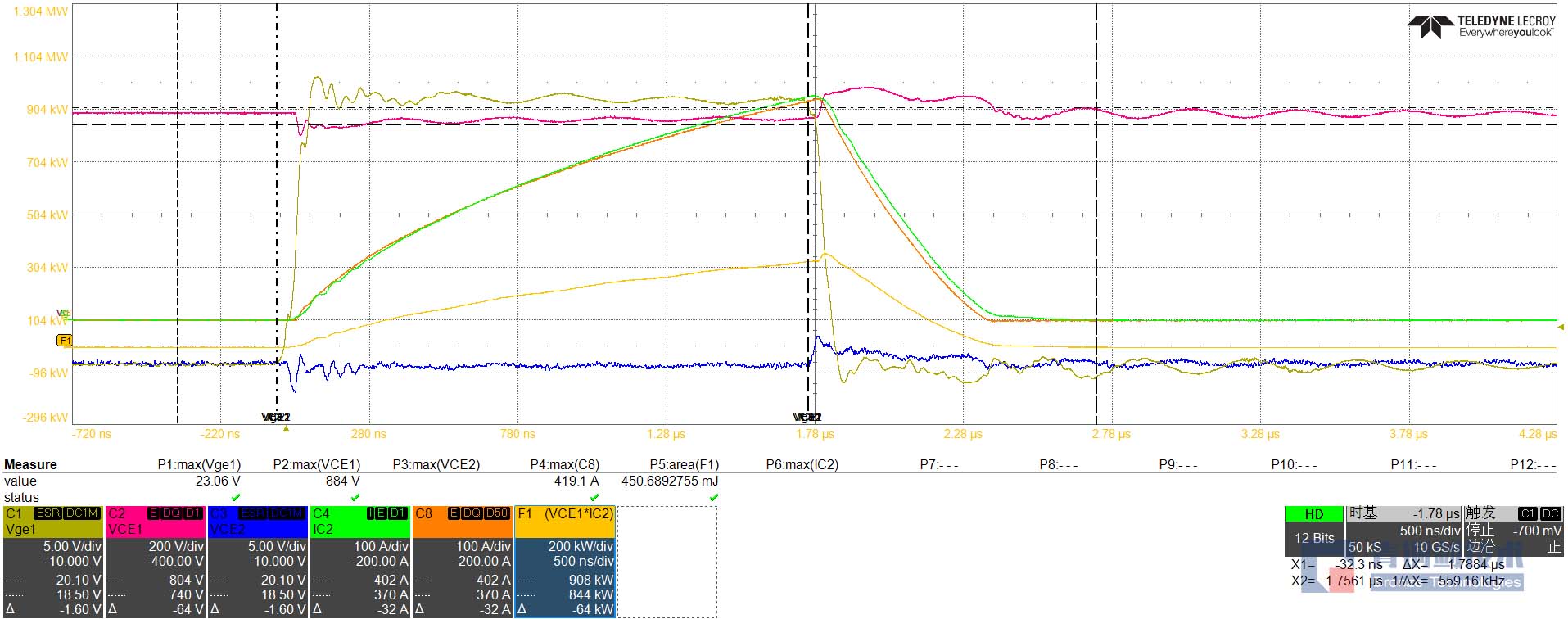

高壓短路波形

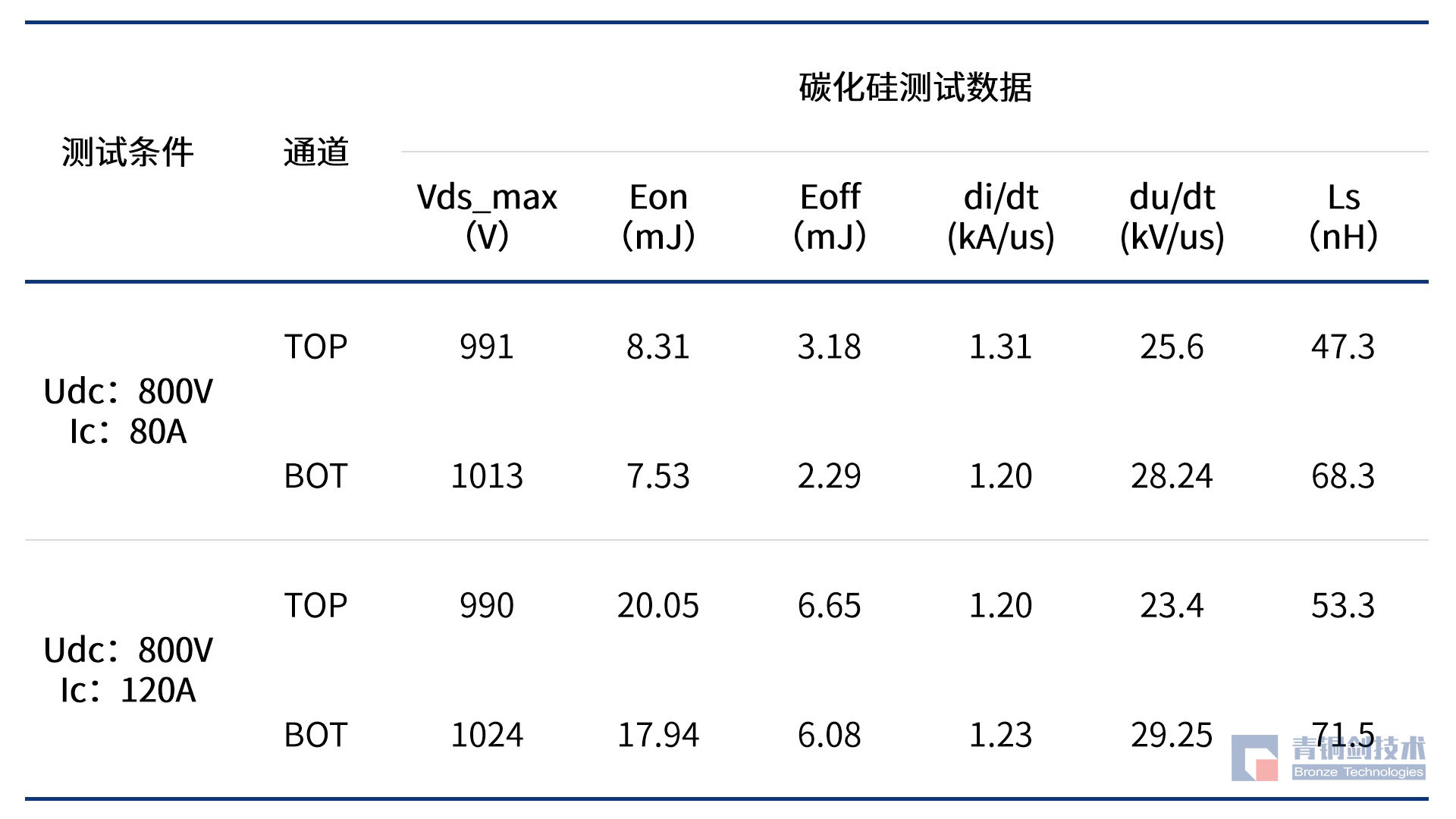

雙脈沖測試數據

該驅動核搭配測試底板2AB0205T12-QTJ,匹配B1M032120HC_BASIC單管碳化硅MOSFET測試數據。
