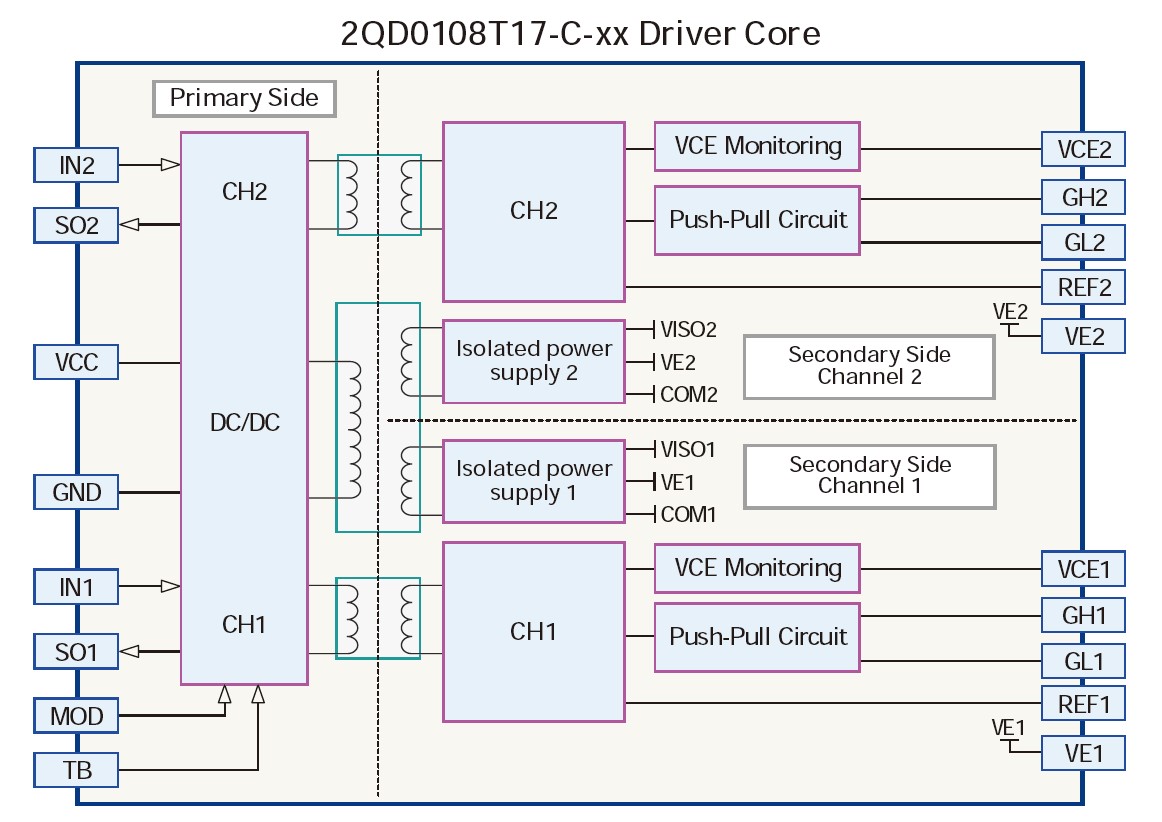

2QD0108T17-C-xx 是一款雙通道緊湊型中功率驅動核，基于青銅劍開發的第二代ASIC芯片組，用于高可靠性應用。
2QD0108T17-C-xx 適用于1700V及以下電壓的IGBT 模塊，搭配相應外圍電路后可支持多種拓?fù)洹?br />
儲能變流器 |
光伏逆變器 |
電機傳動 |
開關電源 |
感應加熱 |
雙通道驅動核 |
運行電壓最高1700V |
單通道峰值電流±8A，驅動功率1W |
絕緣耐壓6000V |
直接/半橋模式選擇 |
集成原/副邊供電欠壓保護 |
集成IGBT短路保護 |
集成軟關斷 |
| 功率器件最高電壓 | 1700V | 最大開關頻率 | 50kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -9.5V |
| 門極驅動功率 | 1W | 門極驅動電流 | ±8A |
| 供電電源電壓 | 15V | 供電電源最大電流 | 360mA |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 6000Vac |
