應用領域
產品特點
關鍵參數應用領域
中壓變流器 |
電機傳動 |
牽引傳動 |

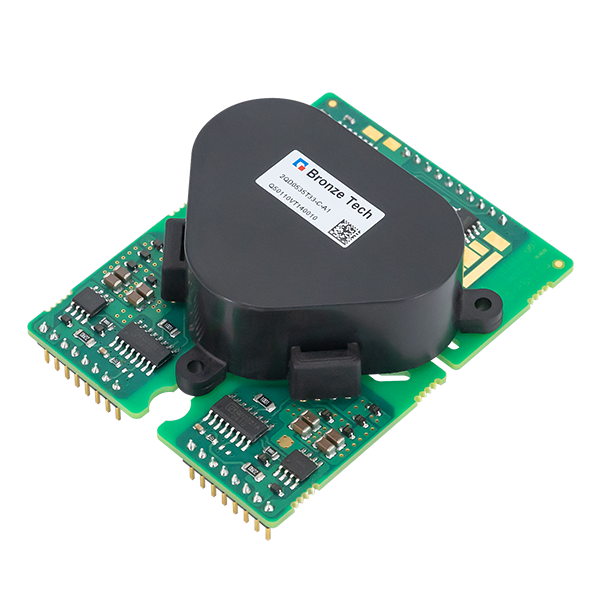

2QP0335V33-XHP
2QP0335V33-XHP是一款適配IGBT模塊的緊湊型雙通道高絕緣等級的驅動器，針對高可靠性的大功率中壓領域設計而成。
2QP0335V33-XHP適用于英飛凌3300V的XHP?3封裝IGBT模塊搭建的多種拓?fù)浞桨福芍苯影惭b在模塊上使用，無需要轉接處理。
產品特點
雙通道IGBT驅動器 |
設計緊湊，尺寸為68mm*99.5mm |
電源電壓輸入寬范圍14V~30V |
適配XHP封裝的IGBT模塊 |
光纖信號輸入/輸出 |
絕緣電壓高達8000V |
集成副邊電源欠壓保護（UVLO） |
集成VCE短路保護 |
集成軟關斷 |
關鍵參數
| 功率器件最高電壓 | 3300V | 最大開關頻率 | 10kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 3W | 門極驅動電流 | ±35A |
| 供電電源電壓 | 15V | 供電電源最大電流 | - |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 8000Vac |
