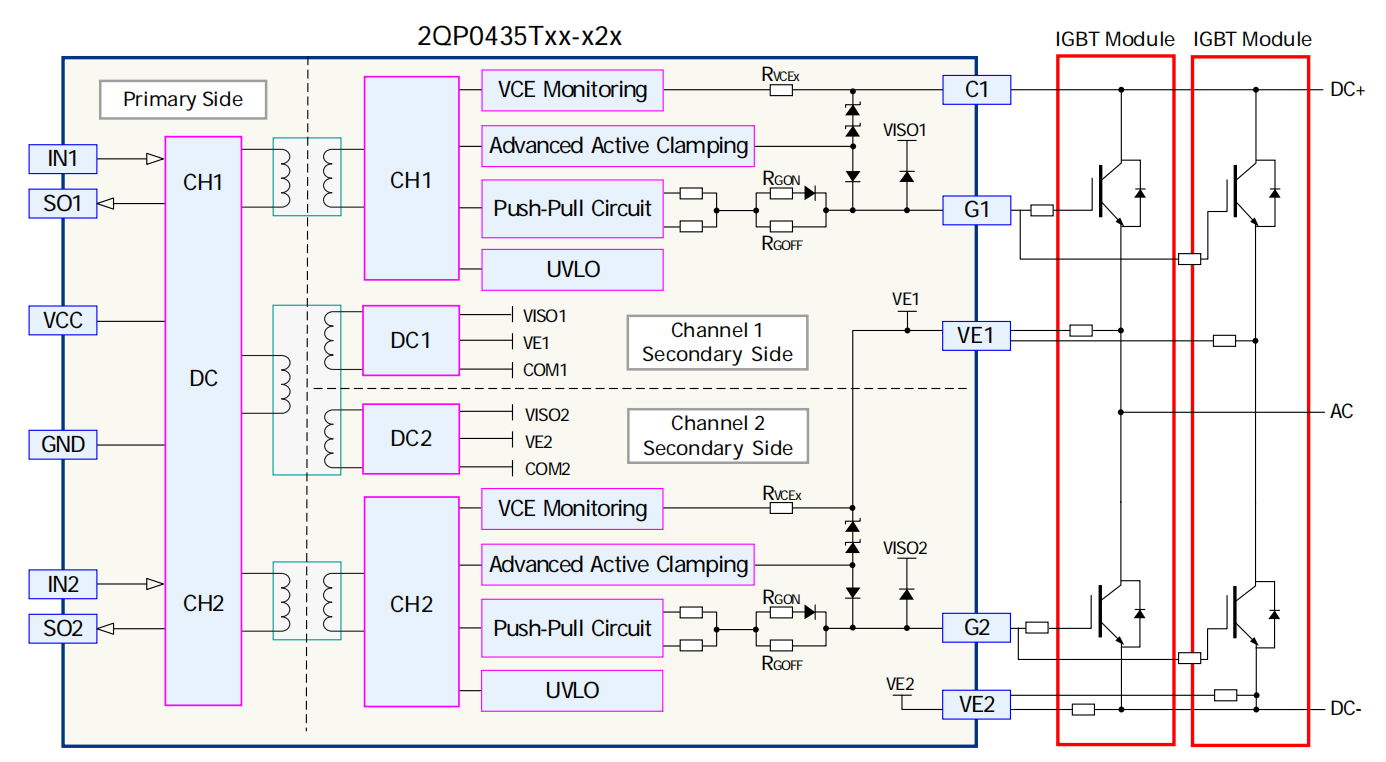

2QP0435Txx-x2x是一款基于青銅劍自主開發的ASIC芯片設計而成的雙通道驅動器，針對于中功率、高可靠性的應用。
2QP0435Txx-x2x適用于1700V及以下的EconoDual封裝IGBT模塊搭建的兩并聯方案，即插即用的功能使驅動板可直接焊接在IGBT上使用，無需要轉接處理，可安全可靠的驅動和保護IGBT模塊。
SVG |
APF |
大功率開關電源 |
軌交輔變電源 |
雙通道即插即用IGBT驅動器 |
運行電壓最高1700V |
單通道峰值電流±35A，驅動功率4W |
適配EconoDual封裝IGBT模塊兩并聯 |
集成隔離DC/DC電源 |
20PIN牛角接口輸入/輸出 |
集成原/副邊供電欠壓保護 |
集成有源鉗位 |
集成IGBT短路保護 |
絕緣耐壓6500Vac |
| 功率器件最高電壓 | 1700V | 最大開關頻率 | 8kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 4W | 門極驅動電流 | ±35A |
| 供電電源電壓 | 15V | 供電電源最大電流 | 520mA |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 6500Vac |
