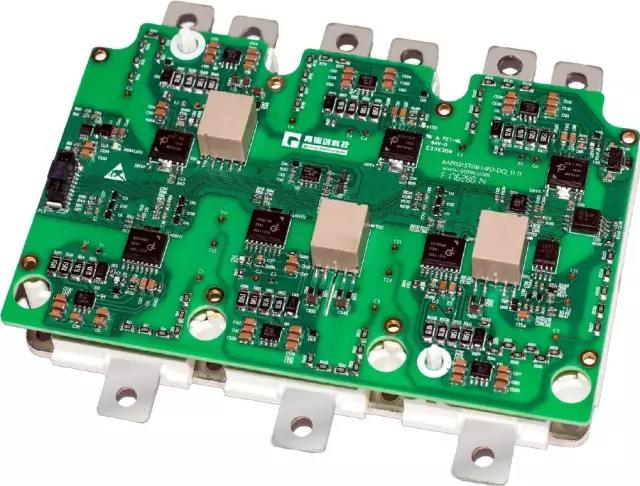

6AP0215T08-HPD是一款針對英飛凌汽車級IGBT--FS820R08A6P2B設計的即插即用驅動器。該驅動器具有短路保護、欠壓保護、軟關斷、過熱檢測和過壓檢測等功能，可安全、可靠地驅動和保護IGBT，是一款高性能的驅動器。

英飛凌生產的FS820R08A6P2B（750V/850A）是一款專門為混合動力汽車、電動汽車應用而優化設計的三相橋IGBT模塊，具有較低的飽和壓降和開關損耗，同時具有較高的功率密度。

對于復雜的新能源汽車內部環境，汽車廠商對車載功率模塊等產品的可靠性與安全性有著很高的要求。驅動器必須對功率模塊的狀態進行檢測和保護，所檢測的量包含母線電壓、模塊溫度和模塊電流等關鍵參數。

產品核心功能介紹

1、高集成度，低成本

驅動器除了必要的少數阻容之外，均采用了高集成度的門極驅動芯片和外圍檢測芯片，可在緊湊的IGBT模塊中進行高效的PCB板布局設計。驅動器上的電子元器件均滿足AEC-Q100等汽車級標準，確保產品性能優越，工作可靠穩定。由于產品的集成度高，在滿足產品高性能的前提下，還具有低成本的優勢，極具性價比。

2、加強絕緣

驅動器原副邊信號傳輸采用最新且成熟穩定的Fluxlink磁隔離技術，在高絕緣耐壓要求的環境中，CTI（相對漏電起痕指數）≥600，是業界最高的CTI指數，可確保絕緣性能穩定且使用壽命長久。驅動器在加強絕緣條件下可滿足1000V系統的隔離電壓，最大的峰值隔離電壓可達到1414V。

3、欠壓保護

一般情況下，IGBT門極開通電壓需15V才能使IGBT進入深度飽和；如果門極開通電壓低于13V，在大電流時，集電極和發射極之間過高的導通壓降將會使IGBT芯片溫度急劇上升；當門極開通電壓低于10V時，IGBT將工作在線性區并且很快因過熱而燒毀。為確保IGBT的門極開通電壓不會低于13V，本驅動器具有欠壓檢測及保護功能。在檢測到欠壓保護時，驅動器會安全關斷IGBT，并將故障信號上傳到控制器。

4、短路保護及軟關斷

IGBT在發生短路時，通常因關斷保護不及時而造成損壞，或者在關斷過程中因尖峰電壓過高而擊穿損壞。本驅動器具有高級軟關斷功能，能確保IGBT發生短路時在10uS內進行保護，IGBT在關斷的過程中采用了軟關斷保護，從而使關斷的過電壓尖峰較低，避免IGBT被過電壓擊穿。

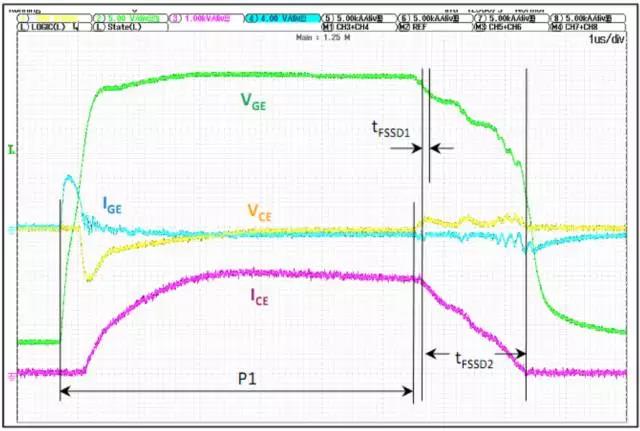

圖：短路保護時的軟關斷功能

5、過溫檢測及保護

FS820R08A6P2B模塊中內部的NTC熱敏電阻可以用于檢測IGBT溫度，實際使用中，驅動器將同時采集IGBT三個半橋模塊上的溫度信號,并轉換成電壓信號。之后通過比較電路將溫度最高對應的電壓通過隔離芯片輸出，供客戶實時監控IGBT上面的溫度。當IGBT溫度過高時，可由控制器關斷IGBT，避免IGBT發生熱擊穿。其中NTC檢測溫度的精度誤差控制在±1%以內。

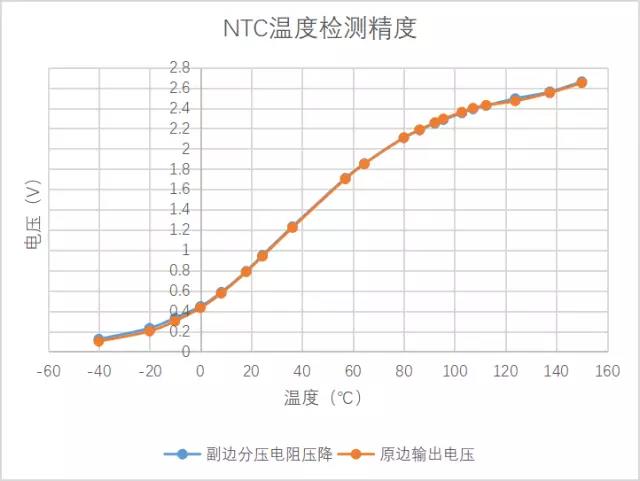

圖：溫度檢測結果曲線

6、母線電壓檢測及保護

IGBT過壓檢測的原理與過熱檢測類似。通過電阻網路將母線電壓轉換成一定比例后的低壓信號，之后將該低壓信號通過隔離放大器輸出到原邊，上傳給控制器。母線電壓若過高，控制器會將IGBT進行關斷，防止IGBT因過壓而擊穿損壞。

產品核心參數：

結論

青銅劍6AP0215T08-HPD驅動器可即插即用，是專門針對英飛凌新能源汽車領域的緊湊型IGBT模塊FS820R08A6P2B而開發，可方便用戶通過汽車級插件進行驅動控制及監測IGBT的運行情況。通過高集成度、低成本的驅動電路設計，驅動器不僅可以可靠地驅動該IGBT模塊，還可以實現短路保護、軟關斷、欠壓保護、過熱保護和過壓保護?？煽客晟频尿?qū)動性能以及齊全的保護功能，可在最大程度上滿足新能源汽車上復雜的應用環境和苛刻的工況要求。
