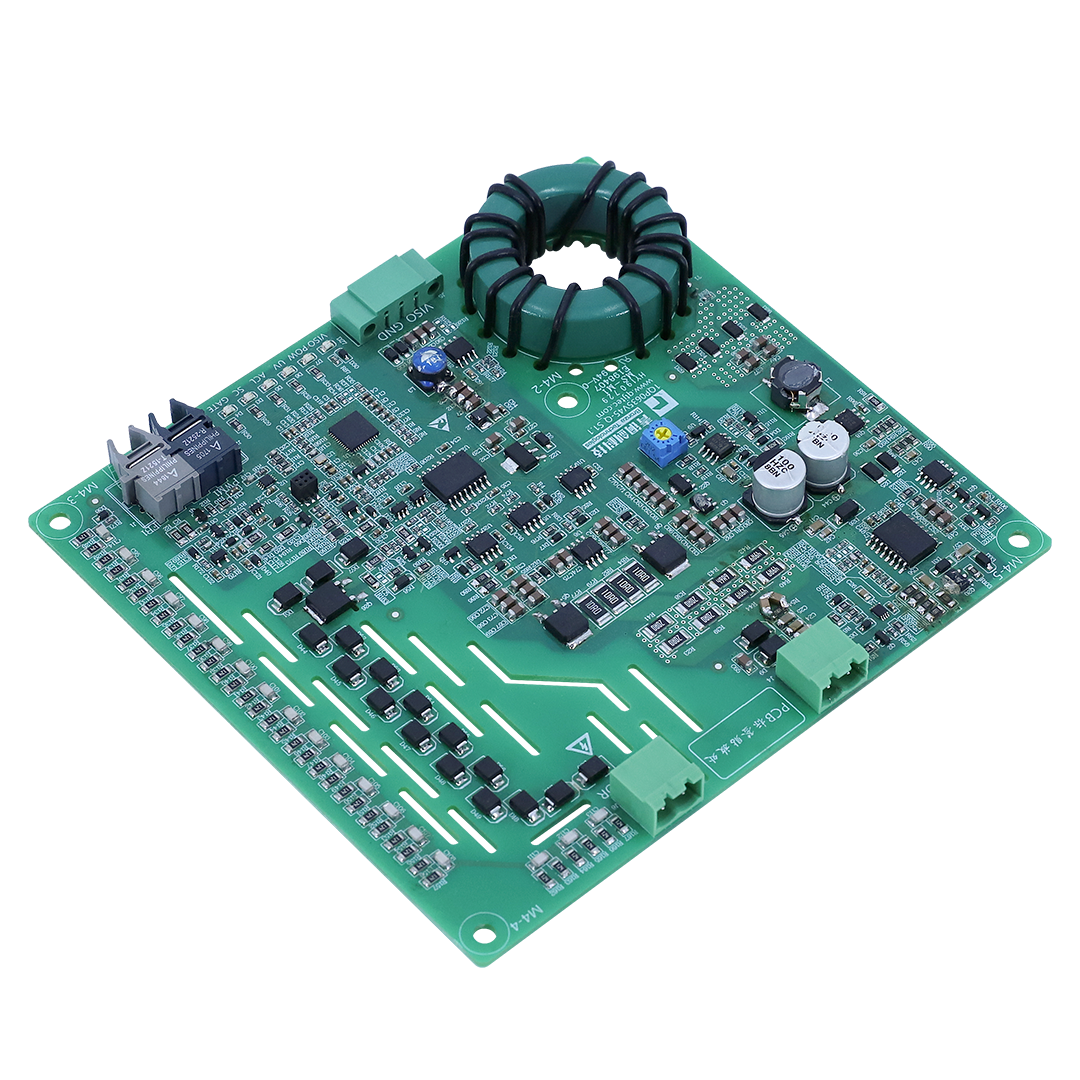

1QP0650V45-Q

1QP0650V45-Q采用我司ASIC芯片組結合CPLD芯片設計組成的單通道、大功率、高絕緣電壓、緊湊型驅動器,針對4500V以下壓接封裝IGBT模塊設計而成。驅動核心板固定在功率單元外殼或?qū)iT設計的固定底座上。

應用領域

直流斷路器
軌道供電
機車牽引
中壓變頻器

產品特點

單通道IGBT驅動器
適配4500V以下壓接封裝IGBT模塊
寬電源輸入電壓18V~28V
電源防反接保護
PWM光纖信號輸入
集成隔離DC/DC電源
集成副邊電源欠壓保護
集成VCE短路保護
集成有源鉗位
集成軟關斷

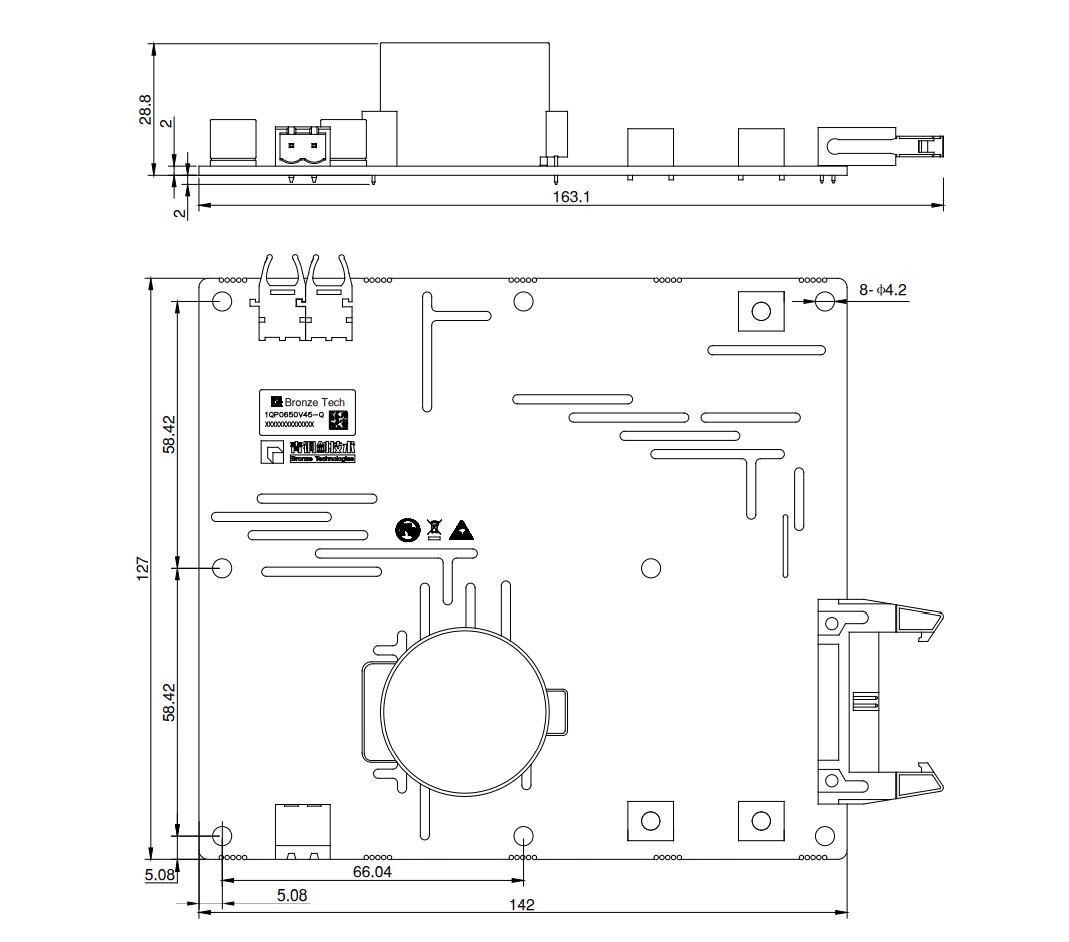

機械圖

快速了解整體系統功能。

查看機械圖

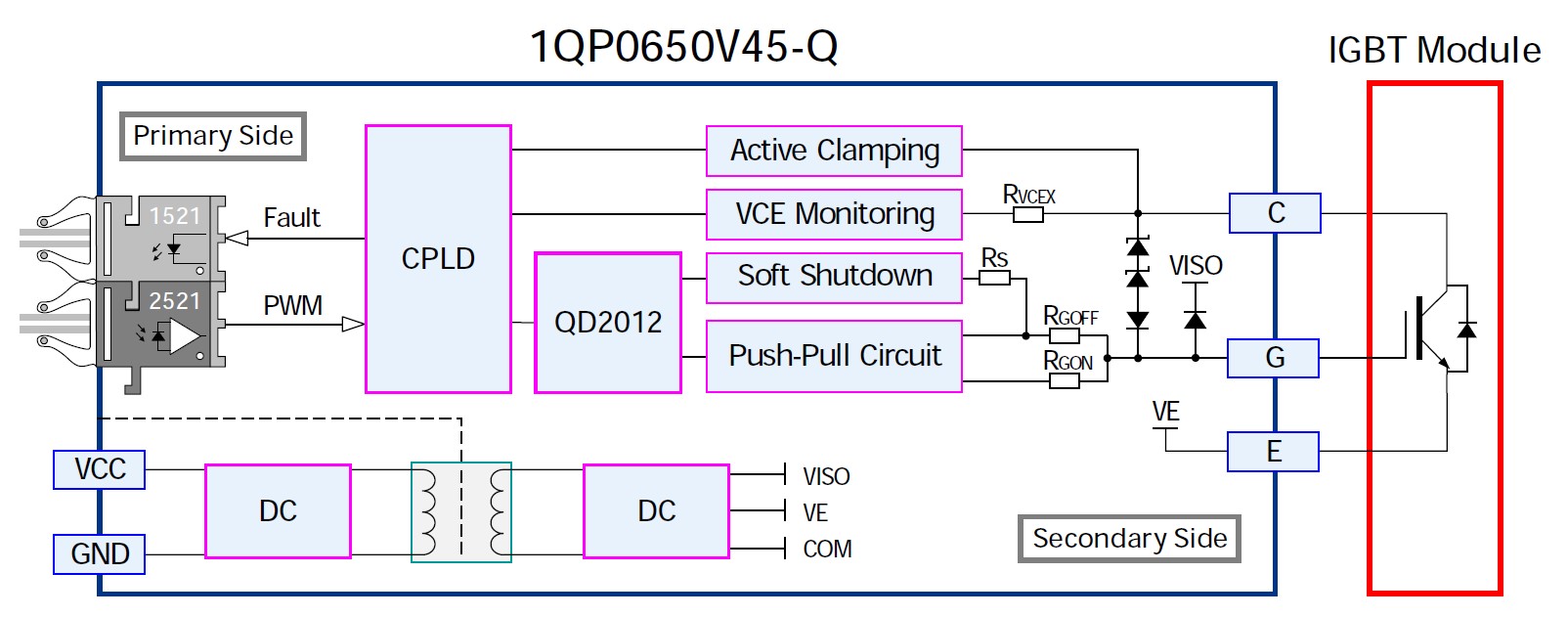

原理框圖

快速了解整體系統功能。

查看原理框圖

關鍵參數

功率器件最高電壓 4500V 最大開關頻率 10kHz
門極開通電壓 15V 門極關斷電壓 -10V
門極驅動功率 6W 門極驅動電流 ±50A
供電電源電壓 18V~28V 供電電源最大電流 300mA
運行溫度 -40~+85℃ 原副邊絕緣耐壓 10000Vac
